В программу по недвижимости Квартал ПРО встроен дизайнер формы параметров поиска.

Вызвать Дизайнер можно в меню "Форма/Дизайнер формы..." или соответствующей кнопкой. Также можно щёлкнуть по форме вне визуального элемента правой кнопкой мышки и появится всплывающее (контекстное) меню де можна вибрати пункт "Дизайнер формы...".

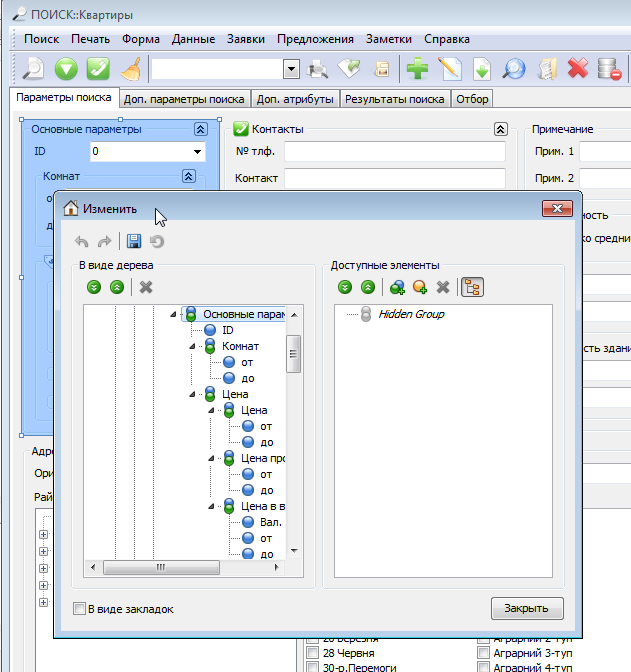

З`явиться дизайнер форми, де ліворуч буде дерево діючих елементів, а праворуч будуть приховані елементи:

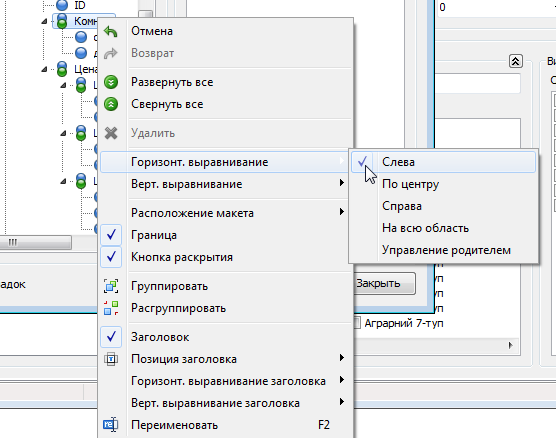

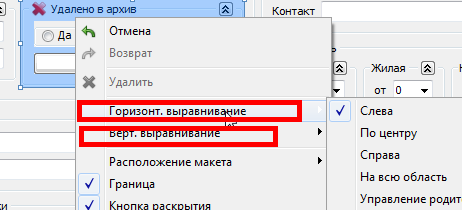

Правой кнопкой по элементу на форме или в дизайнере можно вызвать контекстное меню управления выделенного элемента:







 Элементы можно перетаскивать левой кнопкой мышки:



Элементы можно перетаскивать не только по форме, но и внутри дерева Дизайнера.



Обращайте внимание на то, куда будет перемещён и как будет расположен перетаскиваемый элемент.

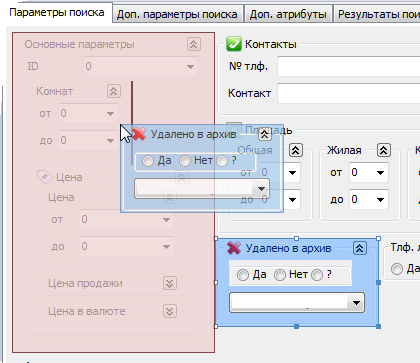

Красная черта и область выделения показывают, куда и как будет расположен перетаскиваемый элемент:

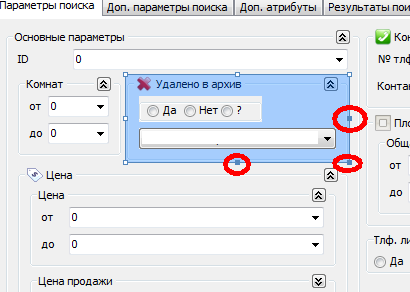

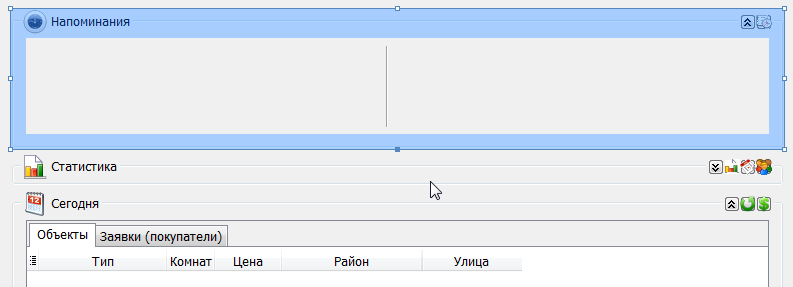

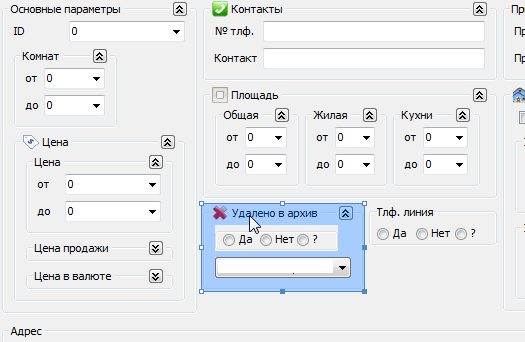

Размеры элементов и групп элементов можно менять, потянув за тёмные квадратики:





Изменение размеров зависит от выравнивания элемента или группы элементов:

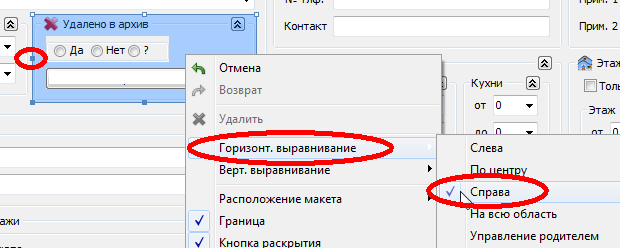

Если выравнивания нет, то изменять размеры нельзя. Если выравнивание по горизонтали "слева", то можно изменять размер вправо. Если выравнивание по горизонтали "справа", то можно менять размер слева:





Аналогичные правила и для вертикального выравнивания и изменения размеров.

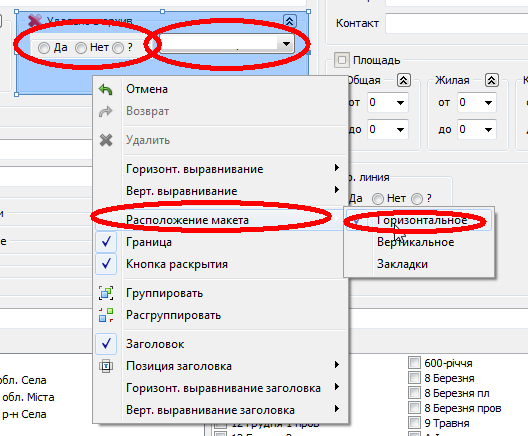

Расположение макета определяет, как в группе будут расположены несколько элементов: в ряд по горизонтали или в колонку по вертикали, или в виде закладок:







Как скрыть (удалить элемент) из формы

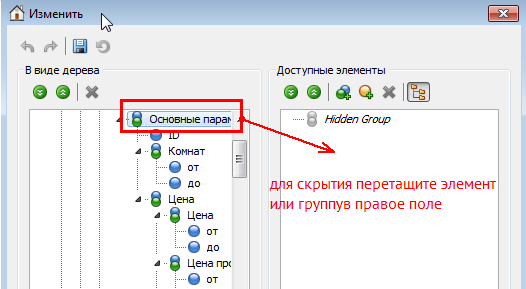

Чтобы скрыть элементы или сразу всю группу элементов с формы, достаточно перетащить их в правое поле, в "Доступные элементы":







Меню "Граница".

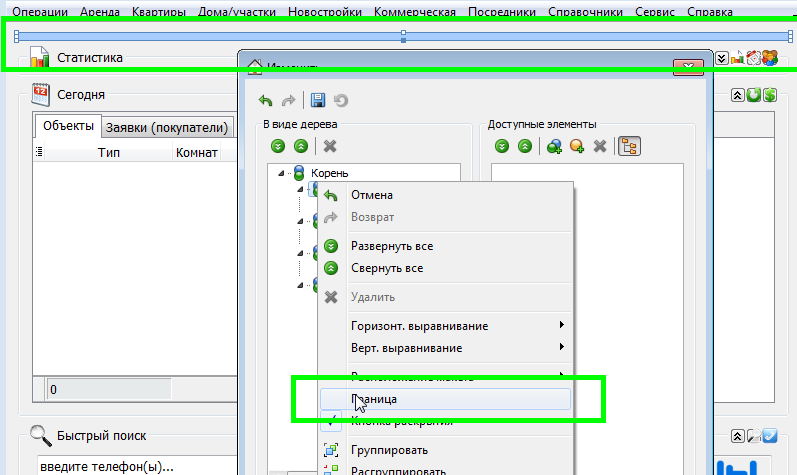

С помощью этого меню настроек можно скрывать/отображать границу. Можно вообще скрыть объект с формы. Чтобы скрыть объект, нужно его свернуть кнопкой сворачивания, а затем открыть дизайнер формы и убрать флажок из меню Граница.



С включенным меню Граница







С отключенным меню Граница:

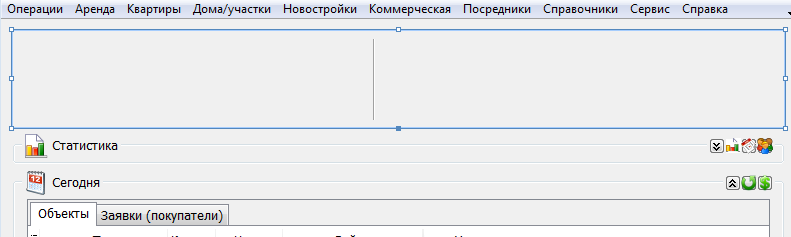

Объект свёрнут и меню Граница отключено:





Важно! Если скрыть границу группы, то будут и скрыты служебные кнопки этой группы.

Теперь, после закрытия редактора объект будет полностью скрыт.









Разделители

Если нет разделителя, то его можно добавить

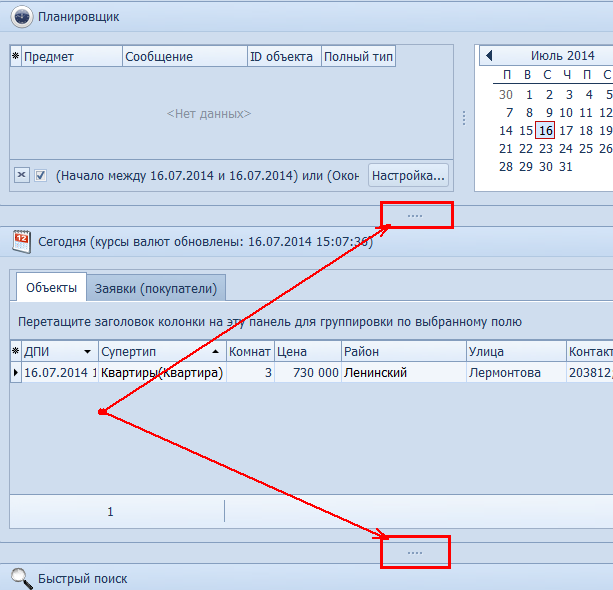

Разделители служат для того, чтобы можно было менять размеры блоков на форме, ухватив мышкой полосу между блоками не вызывая сам Дизайнер.

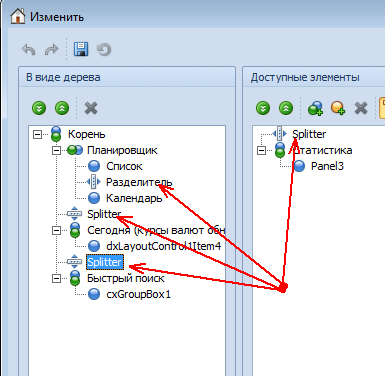

Разделители в дизайнере обозначены так:

 Разделители бывают вертикальные и горизонтальные. Программа сама определяет их тип в зависимости от того, какие блоки разделяются.







Перетаскивание элементов в дереве

Когда пользователь перетаскивает элементы в дереве, то курсор может иметь три вида: ровная стрелка, стрелка вверх и стрелка вниз. Это означает - куда поместить перетаскиваемый элемент относительно выделенного элемента. Ниже на картинках видно, что выделенный элемент - это Корень или Планировщик.



Ровная стрелка означает, что перетаскиваемый элемент будет вставлен внутрь этой выделенной группы последним, т.е. как подчинённый элемент, а на форме один будет расположен внутри другого.

Стрелка вверх или стрелка вниз означает, что перетаскиваемый элемент будет установлен выше или ниже и будет равноправным, а на форме они будут расположены рядом.

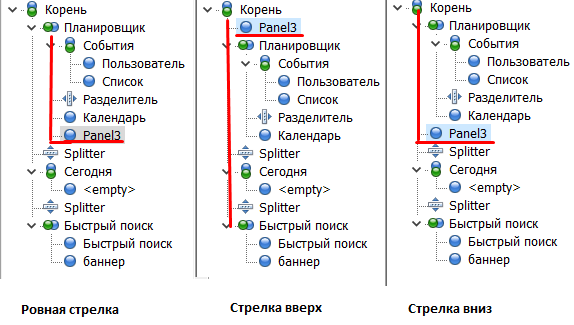

Обратите внимание на выделенный элемент Планировщик и на перетаскиваемый элемент Panel3:

1я картинка (ровная стрелка при перетаскивании) - Panel3 установилась как подчинённая по отношению к элементу Планировщик.

2я картинка (стрелка вверх при перетаскивании) - Panel3 установилась выше и стала равноправной по отношению к элементу Планировщик.

3я картинка (стрелка вниз при перетаскивании) - Panel3 установилась ниже и стала равноправной по отношению к элементу Планировщик.







Равноправные и подчиненные элементы.

Есть 2 типа элементов: группа элементов и визуальный элемент управления (кнопка, метка, переключатель, разделитель).

Элемент-группа

Первый тип - это элемент для группировки других элементов, который называется "Группа или элемент-группа" и обозначается в виде двух рядом стоящих кружков:



Группа может быть горизонтальной или вертикальной, или в виде вкладок (закладок):

Щёлкните в дереве правой кнопкой по группе и выберите меню "Расположение макета".



Визуальные элементы упраления

Второй тип - это все остальные элементы, т.е. обычные элементы: кнопки, надписи, таблицы, списки, разделители, т.е. то, что использует пользователь в процессе работы, когда уже дизайнер закрыт.

Визуальный элемент не может размещать внутри себя другие элементы или группы элементов, т.е. элемент-кнопка не может поместить внутрь себя другие элементы.





Расположение и выравнивание.

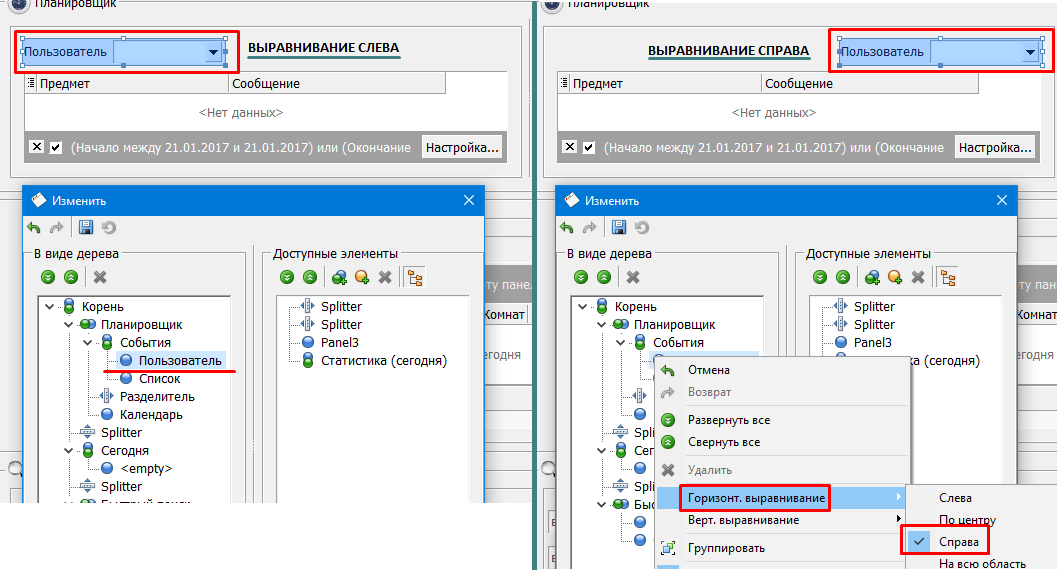

Горизонтальное и вертикальное выравнивание - это то, как расположить элемент внутри родительского группирующего элемента - сместить его влево либо вправо, либо по центру, либо вверх, либо вниз. Другими словами - к какому краю родительского элемента его "прилепить":

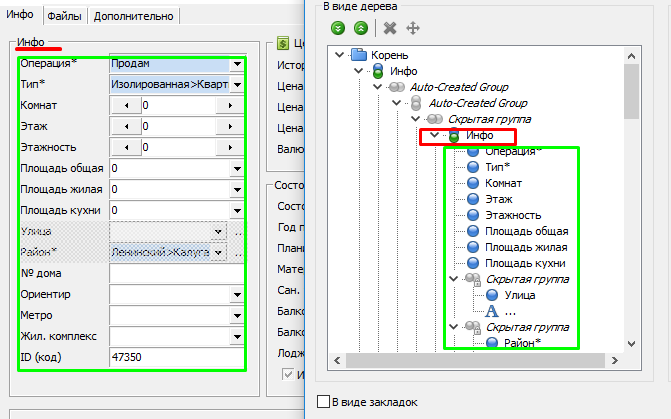

 Визуально на форме элементы могут быть рядом друг с другом - это равноправные элементы. Или несколько элементов внутри одного элемента-группы:



На картинке выше "Инфо" - это элемент-группа. Внутри элемента-группы могут быть другие элементы-группы, а также обычные элементы (кнопки, списки и т.п.).







Смотрите также.

Видео урок на форуме >>

Там же можно скачать и интерактивный видеоурок (№4) со встроенным плеером и комментариями по ходу действа.



Как сохранять, удалять, импортировать и экспортировать настройки Дизайнера форм>>







Может получится так в Квартал ПРО, что окно откроется пустое.

Чтобы сбросить макет формы и/или таблиц, откройте окно, удерживая клавишу Shift на клавиатуре.
